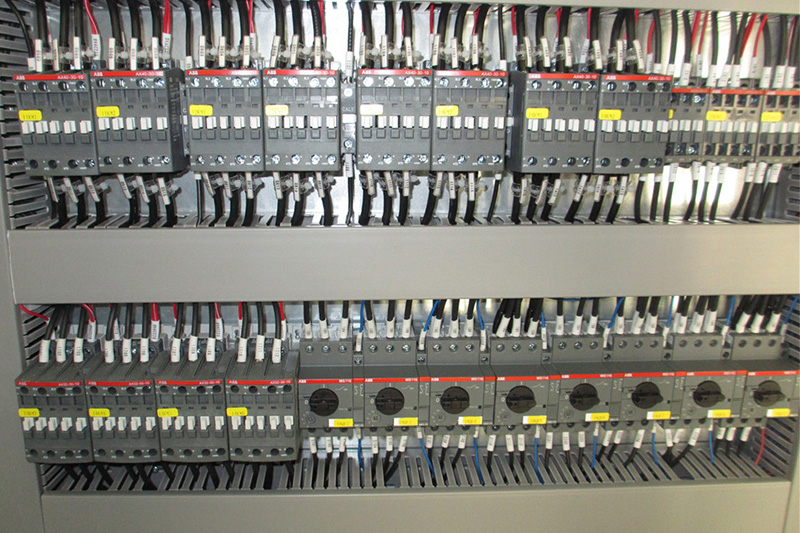

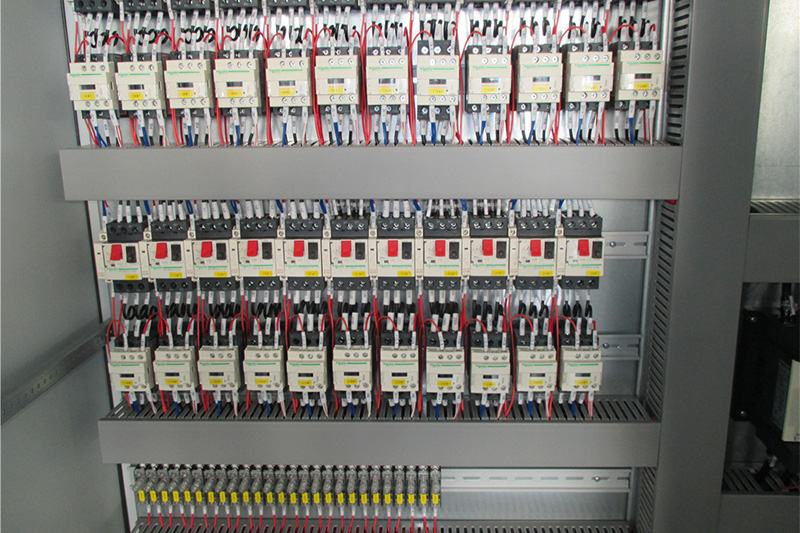

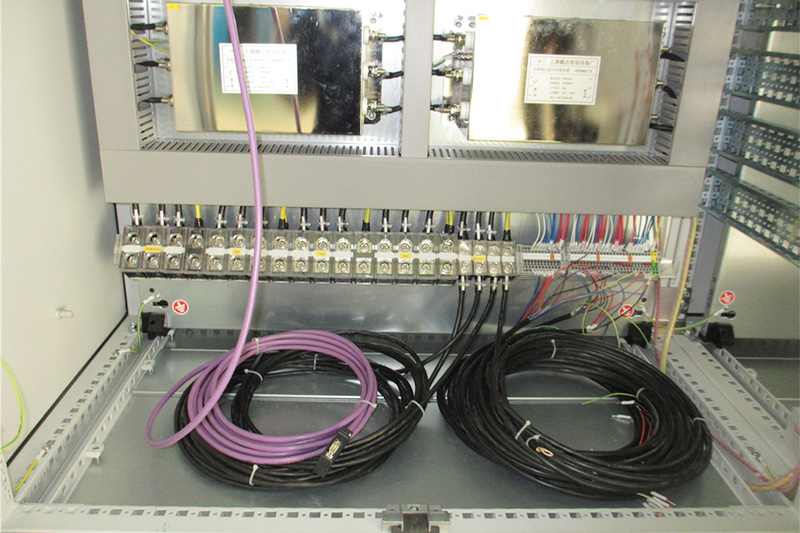

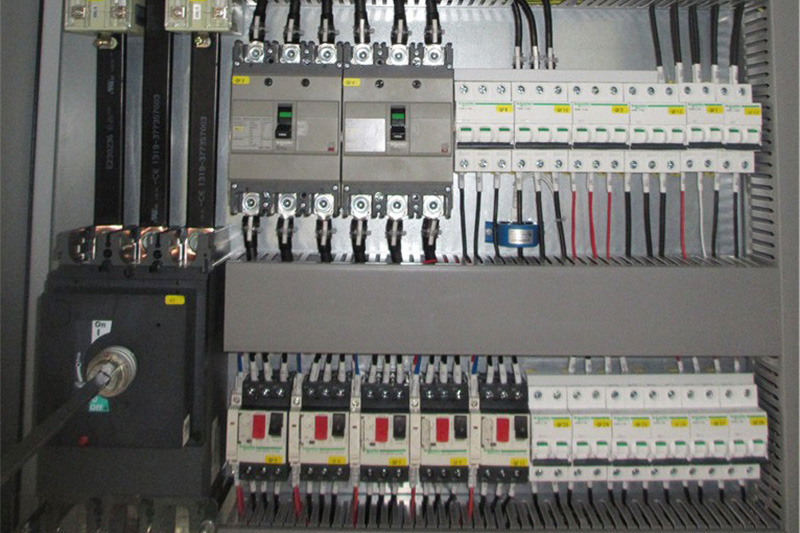

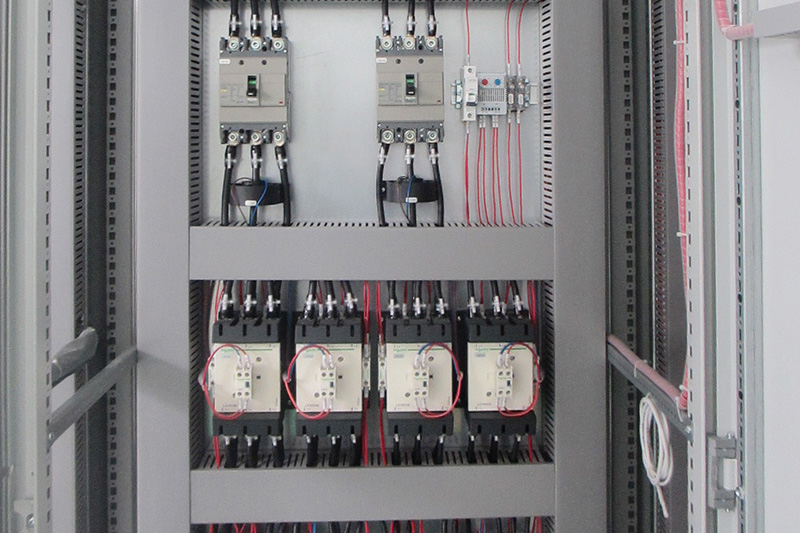

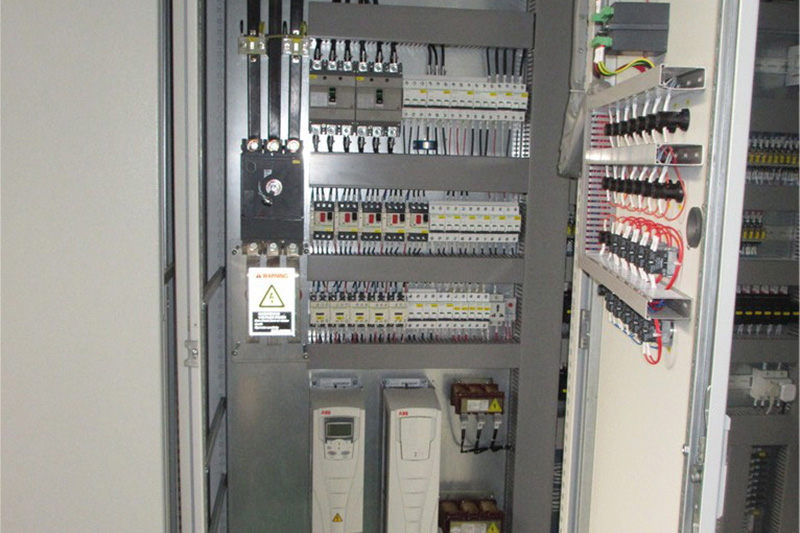

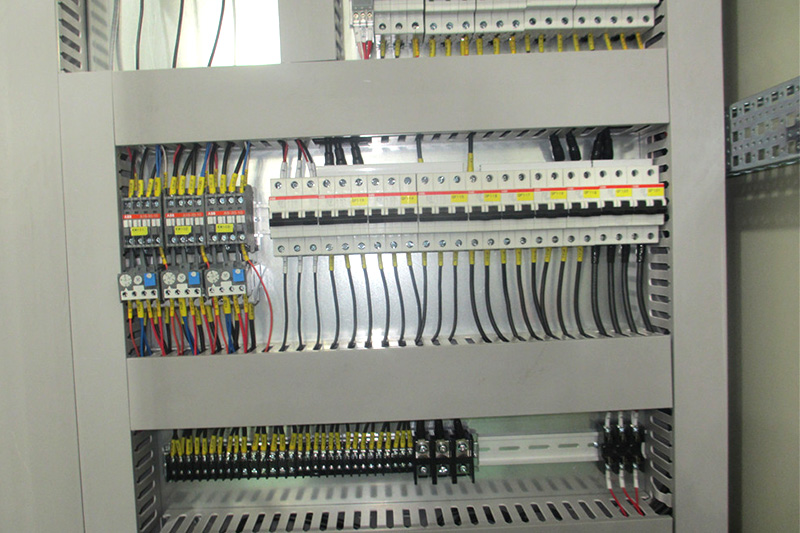

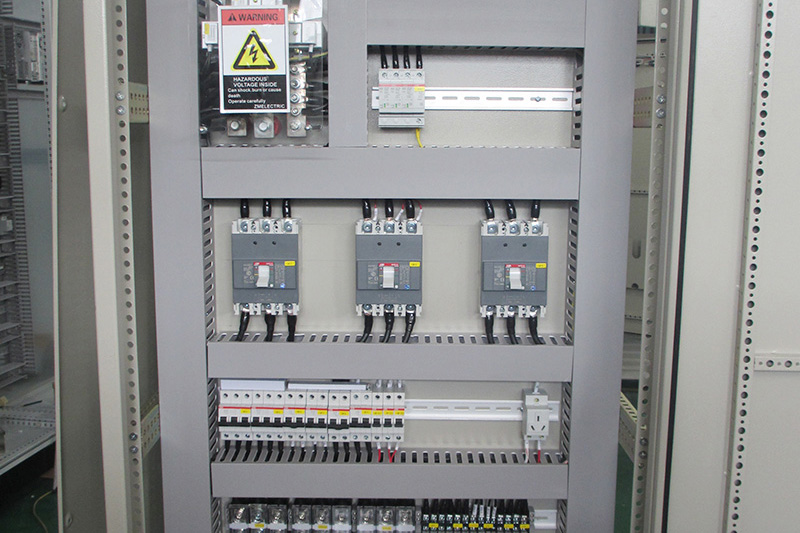

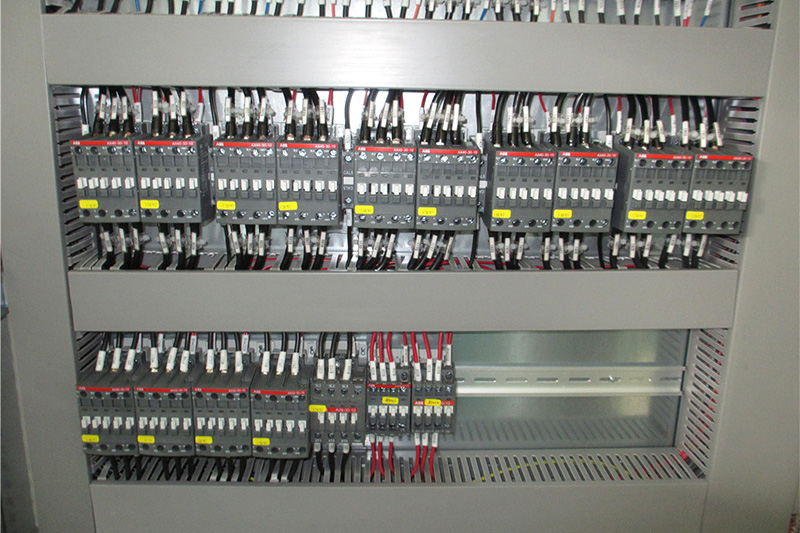

電氣控制柜成品圖
電氣控制柜功能簡述:連接外部負載單元,可以對負載設備通/斷電控制,保護外部負載過流、過壓、過載的功能,常規的操控方式有負載配電、直接啟動、正反轉啟動、星三角降壓啟動等?梢栽诳刂乒裆现苯訂⑼2僮饕部梢猿龆俗佑蒔LC或DCS系統遠程操控。通常安裝有斷路器、接觸器、熱繼電器、按鈕、指示燈、輔控器件等,實現對風機、水泵、電動閥類負載進行安全精準的控制。
電氣控制柜通用技術參數:
一、制造的標準:
GB.7251.12-2013
二、質量體系標準:
GB/T19001-2008 IDT ISO9001:2008
三、電控柜參數:
1、額定電壓
380-420V/500-690V
2、額定電流
32A-6300A
3、最大分段能力
≥30KA
4、柜體材質
冷軋鋼板、不銹鋼304
5、柜體外形尺寸
·非標定制柜體
·2000*300*600/800
·2000*600*600/800
·2000*800*600/800
·2000*1000*600/800
·2000*1200*600/800
6、開門方式
前單后單/前單后雙/前雙后雙/前雙后單
7、顏色
· RAL7032/RAL7035/ZIMU標準色
8、防護等級
· IP30/IP54/IP65
9、IK 抗外部機械沖擊能力
鋼板箱體:IK 10
鋼板玻璃前門的控制柜: IK 08
紫穆柜體結構:
· 標準柜機柜、非標加工定制機柜
常用組件品牌:
· ABB、施耐德、西門子、三菱、OMR、LS、德力西、人民電氣、常熟電氣、威圖、IDEC。
